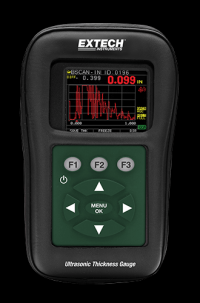

TKG250 Medidor de espessuras por ultrassom, com datalogger e formas de onda em cores

EXTECH  TKG250

Medidor compacto e resistente, com datalogger e forma de onda, para medição não-destrutiva de espessura


Recursos:

  • Ampla faixa de medição:
    • Sonda de 5 MHz: 0,040" (1.02 mm) a 20" (508 mm) de aço
    • Sonda de 10 MHz: 0,020” (0,51 mm) a 20" (508 mm) de aço (opcional)
  • Tela LCD em cores com indicação visual de alarmes em vermelho, amarelo e verde
  • Registrador interno de 100K com exportação para Excel
  • Opção Eco para Eco para reduzir erros de revestimento
  • Recurso de comparação de arquivo para funcionar como um monitor de corrosão em tempo real
  • Formas de onda ao vivo (A-scan para verificação de espessura)
  • B-scan (corte visual da peça em teste)
  • Vibra durante os alarmes
  • Múltiplas opções de transdutor para alta temperatura e materiais de difícil medição
  • Completo com bolsa protetora, embalagem de meio de acoplamento com 2 onças (60 ml), 2 baterias AA, Transdutor de 5 MHz, estojo rígido para transporte, cabo USB e software XPorter
  • Recurso de mínimo rápido para capturar espessura mínima
Para obter informações sobre as especificações completas, faça download da planilha de dados dos produtos (indisponível para alguns acessórios)



SpecificationsRange
Steel Thickness Range5MHz probe: 0.040 to 20" (1.0 to 508mm); 10MHz probe: 0.020 to 20" (0.50 to 508mm)
Material velocity calibration range0.200 to 0.7362 in/μS (0.508 to 18.699mm/μS)
LanguagesEnglish, French, Spanish, Italian, Czech, German, Portuguese, Slovak, Finnish, and Hungarian
Hold ModeHolds display to retain last thickness reading with reverse video display
Freeze ModeFreezes display (ideal for high temperature readings)
Fast Min/Max ModeDisplays Min or Max and actual thickness value at 20 measurements/sec
UnitsInches/Millimeters/Microseconds
AlarmsAudible beeping; illuminae flashing display and keypad; and vibration feedback
Illuminating KeypadF1 = Red, F2 = Yellow, F3 = Green for easy, go/no-go testing
Gain - Variable adjustmentIn 1dB steps from 20-90dB or Automatic Gain Control (AGC) for waveform
B-Scan - Displays a cross section of the test pieceDisplays a visual cross section of inspection area with no correlation to distance. B-Scan alarm colors consist of: Red = below minimum/above maximum; Yellow = Caution; and Green = Good.
Echo to EchoMeasure the metal thickness only (paint & coatings do not affect base material thickness value)
Differential ModeDisplays the difference from the actual thickness measurement and a user entered reference value
Velocity ModeDisplays acoustic sound speed to measure thickness of unknown materials
DataloggerStores 50k readings (expandable to 100k) and 5,000 waveforms; file names up to 20 characters long; and the included Extech XPorter software extracts .csv data files that can be opened for viewing in MS Excel, Notepad, or Wordpad. File compare & grid review
RangeAdjustment of manual range control or auto zoom tracking to center echoes independent of selected range
Rectification ModesRF, Half Wave Positive, Half Wave Negative and Full Wave Rectification
Live Waveform (A-Scan)Full adjustments for gain in 1dB step or AGC, main bang blank, blank after first received echo, range including zoom auto tracking to center echoes independent of material and rectification
Battery Life8 to 14hrs (depends on operating conditions)
