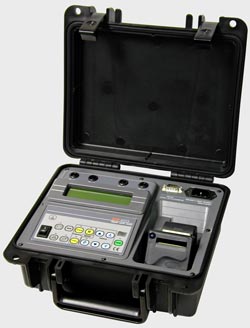

O EM-4055
é um terrômetro digital controlado por microprocessador
que permite a medição de resistência de aterramento
e de resistividade do terreno (pelo método de Wenner),
além de detectar correntes parasitas presentes no solo.
Totalmente automático e fácil de operar, o EM-4055
é adequado para a medição de sistemas de
aterramento em subestações de energia, indústrias,
redes de distribuição, etc., de acordo com a IEC 61557-5,
ou para a medição da resistividade de um terreno
visando otimizar a capacidade do sistema de aterramento quando
este for instalado.
Antes de iniciar
cada medição, o EM-4055 verificará
se as condições estão dentro dos limites
apropriados e notificará o operador caso haja alguma anormalidade
- corrente de interferência muito alta, muita resistência
nas estacas, corrente de teste muito baixa, etc. Não havendo
nenhum problema, o aparelho selecionará automaticamente
a escala adequada para a medição e mostrará
os resultados no display alfanumérico.
Para testar convenientemente
os sistemas de aterramento, o EM-4055 permite medições
usando corrente de teste com freqüência de 270 Hz
ou 1470 Hz, selecionada pelo operador. A freqüência
de 270 Hz permite analisar o comportamento do sistema em
relação a correntes elétricas de freqüência
industrial, enquanto medições realizadas com a
freqüência mais alta mostrarão melhor o comportamento
de tomadas de terra em contato com correntes elétricas
causadas por raios. Além disso, medições
executadas com o aparelho operando na freqüência de
1470 Hz oferecem alta imunidade a correntes parasitas presentes
no solo, o que permite um resultado mais preciso em condições
desfavoráveis.
O EM-4055
possui memória suficiente para armazenar até 4000
medições, uma impressora incorporada (opcional)
e uma porta de saída de dados que permite transferir os
valores medidos para um computador ou data logger para análise
posterior. Portátil, leve e resistente, o EM-4055
é adequado para uso externo ou mesmo sob condições
climáticas severas. É alimentado por uma bateria
recarregável com um carregador bivolt, e acompanha todos
os acessórios necessários para as medições
numa maleta auxiliar que facilita o transporte.
|
Microprocessado
