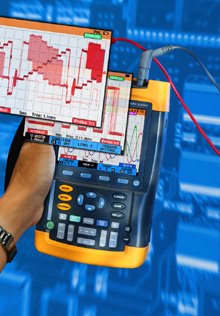

 Veja
claro, arranje rápido com cor!
Com as especificações
de elevado desempenho geralmente encontradas nos osciloscópios
de bancada, mais a tela grande a cores de grande resolução,
o novo modo de Persistência Digital e uma velocidade de
atualização do visor muito mais rápida,
o ScopeMeter a cores traz uma nova dimensão ao trabalho
de campo.
* Dois canais - largura de banda de 100
ou 200 MHz
* Até 2,5 GS/s de amostragem em tempo real por entrada
* Tela a cores de alta resolução
* Persistência digital para analisar as formas de onda
dinâmicas e complexas como num osciloscópio analógico
* Velocidade de atualização do visor rápida
para ver instantaneamente o comportamento dinâmico
* Disparo automático Connect & View™, uma ampla
seleção de modos de disparo manuais, bem como disparo
externo
* 27.500 pontos por comprimento de registo de entrada utilizando
o modo ScopeRecord™
* Função "Stop-on-trigger" no modo ScopeRecord
para guardar e analisar dados de forma de onda pré-disparo.
* Captura automática e reprodução de 100
telas
* 30 medições automáticas de formas de onda
* Função Vpwm para aplicações de
transmissões de motor e conversores de frequência
* Cursores, zoom e relógio em tempo real
* Jogo de baterias recarregáveis NiMH para quatro horas
* Com certificação de segurança 1000V CAT
II e 600V CAT III
* Entradas isoladas flutuantes e independentes até 1000V
* Inclui um multímetro TRMS de 5000 contagens e um registrador
sem papel TrendPlot™.
A escolha de uma largura de
banda
O ScopeMeter da série VX190C oferece uma largura de banda
até 200 MHz para captar sinais de alta frequência
existentes na actual electrónica de tecnologia de ponta.
Para aplicações menos exigentes também existe
um modelo de 100 MHz. Terá à sua disposição
a mesma funcionalidade avançada sem pagar pela largura
de banda de que não necessita.

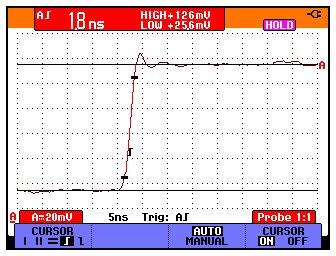

Uma
velocidade de amostragem elevada dá-lhe a resolução
necessária para uma análise de sinais pormenorizada |
Veja o que acontece
Com uma velocidade de amostragem em tempo
real máxima de 2,5 GS/s por entrada, pode ver o que realmente
acontece com uma resolução de 400 p. As duas entradas
têm o seu próprio digitador, tornando possível
captar duas formas de onda e analisá-las com a mais elevada
resolução e pormenor. Se uma anomalia passar repentinamente
na tela, pressione o botão "Replay" para a ver
de novo.
|
Cor
para uma identificação fácil de formas de
onda |
Em todo lugar uma identificação
mais fácil dos traços
O visor a cores torna a identificação
das formas de onda individuais mais fácil, especialmente
quando visualizadas com uma grande amplitude ou múltiplas
formas de onda sobrepostas na tela. Os menus coloridos na tela,
as medições e os avisos estão claramente
ligados a formas de onda específicas. O visor luminoso
e de grande contraste permite uma leitura mais nítida
em situações de luminosidade diferentes. E, ainda
assim, com uma garantia de 4 horas de tempo de funcionamento
da bateria!
|
|
O modo de persistência
digital dá uma visualização das formas de
onda do tipo osciloscópio analógico.
|
Visualização
instantânea do comportamento do sinal dinâmico
O novo modo de Persistência Digital
ajuda a encontrar anomalias e a analisar sinais dinâmicos
complexos mostrando a distribuição da amplitude
das formas de onda ao longo do tempo, utilizando níveis
de intensidade múltiplos e um tempo de redução
selecionável pelo usuário - como se estivesse olhando
para a tela de um osciloscópio analógico! Uma velocidade
de atualização da tela rápida revela instantaneamente
alterações de sinais úteis, por exemplo,
quando se fazem ajustes em um sistema sob ensaio.
|

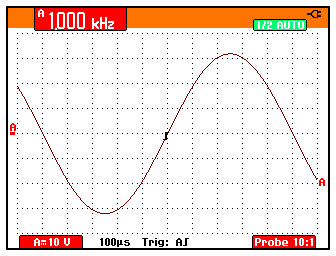

Disparo
automático Connect-and-View™ para uma visualização
instantânea e estável
Os usuários de osciloscópios sabem como pode ser
difícil o ajuste do trigger (disparo). O ajuste incorreto
dá resultados instáveis e por vezes errados. O
sistema Connect-and-View™ exclusivo da Fluke reconhece padrões
de sinal e regula automaticamente o disparo correto. Proporciona
uma visualização estável, fiável
e reproduzível de praticamente qualquer sinal, incluindo
sinais de motores elétricos e de controle, sem que seja
preciso tocar sequer num botão. As alterações
dos sinais são reconhecidas instantaneamente e as regulações
são ajustadas de novo para uma apresentação
estável. Durante a medição de vários
pontos de teste, em sucessão rápida, beneficie
das vantagens de uma velocidade e comodidade diferentes das permitidas
pelos osciloscópios comuns de Definição
automática/Seleção automática da
escala. |

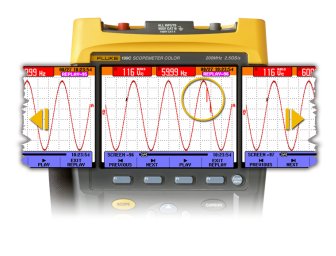

Captação
automática e reprodução de 100 telas
 Os usuários
de osciloscópios sabem como é frustrante ver uma
anomalia, que nunca tinham visto antes, passar pela tela para
nunca mais ser vista. Mas isso não acontece com o ScopeMeter
da Série VX190! Agora você pode olhar para o passado
com um simples toque no botão "Replay". Durante
a utilização normal, o instrumento memoriza continuamente
as últimos 100 telas. Sempre que é adquirido uma
tela nova, a mais antiga é eliminada. O usuário
pode "congelar", em qualquer momento, as últimas
100 telas e percorrê-las, uma imagem de cada vez, ou reproduzi-las
como uma animação "ao vivo". Os cursores
podem ser utilizados para uma análise mais aprofundada.
O usuário pode utilizar as capacidades de disparo (trigger)
avançadas para captar até 100 ocorrências
específicas. Podem ser guardados dois conjuntos de 100
telas captados com marcas de tempo individuais para serem chamados
mais tarde ou descarregados para um PC. |
|
Memória profunda
para alta resolução ScopeRecord™
A memória guarda 27.500 pontos por entrada para um registo
em alta resolução de ocorrências até
30 horas, captando mesmo assim intermitências rápidas
e distorções de apenas 50 ns. Este modo de funcionamento
contínuo também armazena ocorrências como
perfis de movimento, acionamentos de UPS (no breaker), de fontes
de alimentação e de motores elétricos. E
com a ampliação de 100 vezes, pode ver até
os mais pequenos detalhes, tais como ciclos de corrente individuais.
Dois destes registos de 27.500 pontos podem ser guardados para
análise posterior.
Modos de disparo avançados
Uma larga série de modos de disparo automáticos
e manuais dão-lhe a flexibilidade necessária para
captar praticamente qualquer sinal que se encontre. O disparo
Connect-and-View é ideal para a verificação
rápida e fácil de pontos de teste múltiplos.
Os modos manuais incluem atraso, vídeo e disparo de largura
de impulso. Foi incluída uma entrada de disparo externo
totalmente isolada para diagnosticar relações de
tempo entre dois sinais de entrada sincronizados com um terceiro
sinal.
Ainda mais modos de disparo
Além dos muitos modos de disparo automático como
Connect-and-View™ para captar virtualmente qualquer sinal,
os novos modelos têm igualmente um 'Stop-on-Trigger' no
modo ScopeRecord. Isto permite que o ScopeMeter armazene dados
de forma de onda até que o instrumento seja disparado
ou até ser interrompido um sinal de disparo repetitivo.
Desta forma, o instrumento irá, por exemplo, reconhecer
automaticamente uma falha de energia e armazenar os dados de
forma de onda que a precedem.
Poder de análise
Para a análise de formas de onda as funções
ScopeRecord™ e TrendPlot™ do ScopeMeter VX190 C permitem
registar as 30 medidas automáticas, os cursores, a ampliação
e relógio em tempo real. A análise pode ser feita
directamente ou posteriormente, na bancada. Podem ser armazenados
até 2 registos e 10 telas de osciloscópio, para
análise, impressão ou transferência para
um PC.
|

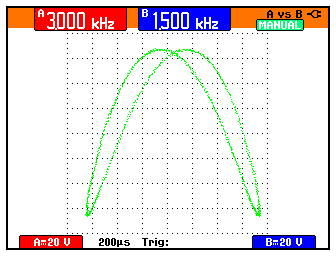

Utilize a função
matemática A vs. B (modo XY) para uma análise cuidadosa
dos sinais  |
Matemática de
forma de onda avançada

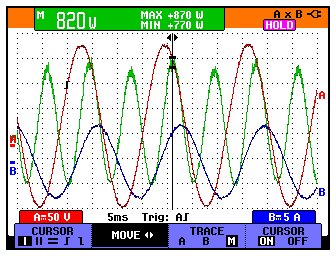

A matemática de forma de onda
avançada pode ser utilizada para mostrar a diferença
entre dois sinais utilizando a subtracção ou para
mostrar o sinal de potência multiplicando as formas de
onda de Volt e Amp. A versus B (modo XY) pode ser
utilizado para analisar relações de fase e frequência.
|

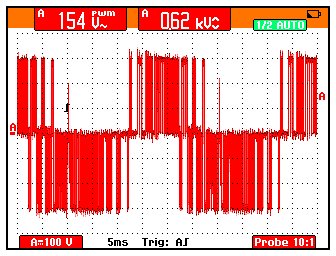

Vpwm mede a tensão eficaz na saída
de inversores de frequência  |
Muitas outras funções
novas
A 'referência de forma de onda'
permite que um traço adquirido seja armazenado e designado
'traço de referência' para comparações
visuais. Um ganho variável no canal A ajuda-o a
comparar sinais nas duas entradas. A medição Vpwm
consiste em medir a tensão de saída de valor eficaz
verdadeiro das transmissões de motor de velocidade variável
e conversores de frequência.
|
|
Utilize o TrendPlot™ para
localizar, rapidamente, fenómenos intermitentes
As avarias mais difíceis de localizar são aquelas
que acontecem de vez em quando - as intermitentes. Podem ser
causadas por ligações incorrectas, pó, sujidade,
corrosão, ou simplesmente por fichas ou fios partidos.
Outros factores, tais como falhas de intensidade e largura de
corrente, ou o arranque e paragem de um motor eléctrico,
podem fazer com que uma máquina pare. Poderá não
estar perto para ver isso acontecer - mas o ScopeMeter da Fluke
estará. No modo de "registo sem papel", pode
traçar os valores de pico mínimos e máximos
e calcular a média ao longo do tempo - até 16 dias.
As duas entradas podem digitalizar qualquer combinação
de volts, amperes, temperatura, frequência e fase, com
marcas de tempo e data, para o ajudarem a chegar rapidamente
à causa dessas avarias.
Medições de mV
a kV
O ScopeMeter da Série VX190C com três entradas isoladas
flutuantes e independentes tem certificados de segurança
para medições em ambientes de 1.000V CAT II e de
600V CAT III. As pontas de prova de série cobrem um grande
número de aplicações, de mV a kV, tornando
o ScopeMeter VX190 ideal para aplicações que vão
da microelectrónica à corrente eléctrica.
Uma ferramenta de teste versátil
O ScopeMeter a cores é um instrumento do tipo três
em um que incorpora um osciloscópio, um multímetro
e um registador sem papel. As baterias NiMH recarregáveis
permitem uma utilização contínua até
quatro horas, demorando apenas quatro horas a recarregar. As
funções de poupança e desligar automático
das baterias permitem a sua utilização durante
um dia de trabalho.
|
|

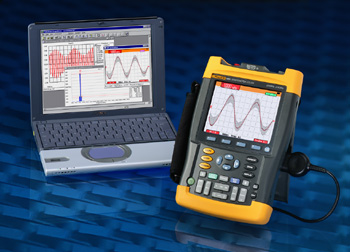

Software
FlukeView® para documentar, arquivar e analisar
O FlukeView® para Windows® ajuda-o a tirar maior proveito
do seu ScopeMeter, da seguinte forma:
 * Documentação
- transfira formas de onda, telas e dados de medição
do ScopeMeter para um PC. Imprima ou importe dados para o seu
relatório.
* Arquivo - crie um arquivo de formas de onda, com os seus próprios
comentários, para facilidade de consulta e de comparação.
* Análise - use cursores, efetue análise de espectro
ou exporte dados para outros programas de análise.
A versão mais recente do software FlukeView™ (V4.0)
também suporta cópias a cores das telas para documentação
prática dos testes efetuados em campo.
Os ScopeMeter são ligados a um PC através de um
cabo de interface RS-232 com isolamento óptico. O software
e o cabo são vendidos em separado ou integrados num kit
de valor especial. Este kit também inclui uma maleta de
transporte rígida, para guardar de forma prática
e segura o instrumento e os acessórios.
|
|
